a. Tính cấu kiện chịu uốn trong giai đoạn đàn hồi

Với cấu kiện chịu uốn có nhịp lớn hơn chi�u cao tiết diện (5 lần hoặc hơn) ứng suất pháp phân bố tuyến tính. Trạng thái giới hạn của cấu kiện chịu uốn được xác định khi ứng suất pháp ở thớ biên hoặc ứng suất tiếp lớn nhất của tiết diện đạt giới hạn chảy �c (hình 3.7,b).


Trong đó:

• M, V – mômen uốn và lá»±c cắt do trá»�ng tính toán; Wn – mômen chống uốn của tiết diện thá»±c;
• I – mômen quán tính của tiết diện nguyên;
• S – mômen tÄ©nh (nguyên) của phần tiết diện trượt đối vá»›i trục trung hòa; t – bá»� dày thành cấu kiện.

b. Tính cấu kiện chịu uốn có biến dạng dẻo

Sau khi ứng suất các thớ biên đạt tới giới hạn chảy (hình 3.7,b), giai đoạn đàn hồi kết thúc, các thớ bên trong lần lượt đạt giới hạn chảy, vùng dẻo ăn sâu vào trong tiết diện và lan rộng theo chi�u dài dầm. Biểu đồ ứng suất có dạng hình thang, ở

giữa là tâm đàn hồi. Nếu P tiếp tục tăng, m�i thớ theo chi�u cao đ�u đạt �c, vùng dẻo phát triển trên toàn bộ tiết diện, biểu đồ ứng suất có dạng chữ nhật, xuất hiện “khớp dẻo�.
Dầm có thể quay xung quanh trục khớp dẻo, biến dạng tăng vô hạn (nếu không kể đến vật liệu làm việc trong giai đoạn củng cố) và dầm coi như bị phá hoại.

Hình 3.7. Sự phát triển biến dạng dẻo trong dầm theo chi�u dài: a-Sự phát triển biến dạng dẻo trong dầm khi chịu tải phân bố đ�u; b-biểu đồ ứng suất trong tiết diện dầm; c-biểu đồ mômen;1-vùng biến dạng dẻo; MI-giới hạn làm việc đàn hồi; MII-giới hạn xuất hiện khớp dẻo
Với giả thiết thép là đàn hồi dẻo lý tưởng, biểu đồ ứng suất ở giai đoạn khớp dẻo sẽ có dạng hai hình chữ nhật, mà hoành độ là �c.

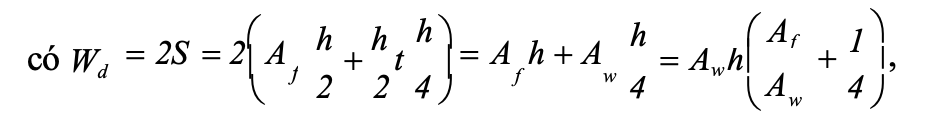

Mômen uốn giới hạn ứng với giai đoạn này là:

Trong đó S – mômen tĩnh của nửa tiết diện đối với trục trung hòa (đối với dầm có tiết diện đối xứng);
y – khoảng cách từ tr�ng tâm vi phân tố diện tích đến trục trung hoà; Wd
- mômen chống uốn dẻo.
So sánh công thức này với công thức thông thư�ng của giai đoạn đàn hồi M =
�cW, ta thấy 2S đóng vai trò của mômen chống uốn, nhưng ở giai đoạn dẻo. Mômen chống uốn dẻo Wd lớn hơn mômen chống uốn đàn hồi W.
Ký hiệu c=Wd /W=Md /W - hệ số dự dữ khả năng chống uốn cho làm việc dẻo, giá trị của c xem hình 3.8,3.9.

Sự hình thành khớp dẻo trong dầm còn phụ thuộc đi�u kiện biên, dạng tải tr�ng tác dụng theo chi�u dài dầm. Hình 3.7, với dầm đơn giản hai đầu liên kết khớp chịu tải phân bố đ�u, biểu đồ MI, MII tương ứng với trạng thái giới hạn đàn hồi, đàn hồi dẻo của dầm. Chi�u dài vùng dẻo ld xác định từ bất đẳng thức MII <=�c.W.

Sá»± chảy có thể xuất hiện không chỉ ở các thá»› biên, mà thậm chí ngay cả ở trục trung hòa khi mà ứng suất tiếp đạt t = ï�³ c / Căn 3 ; trị số này gá»�i là ứng suất chảy khi trượt thuần túy
Tiêu chuẩn cho dùng phương pháp tính gần đúng để tính cấu kiện chịu uốn đồng th�i với cắt có xét đến biến dạng dẻo như sau: xác định ứng suất tương đương ở chỗ chuyển tiếp cánh và bụng cấu kiện (tại đó, cả � và � đ�u lớn) theo thuyết b�n năng lượng, ứng suất tương đương này được so sánh với cư�ng độ tính toán đã được tăng lên 15%, xét giả thiết có sự phát triển của biến dạng cục bộ không đàn hồi trong bản bụng dầm:
